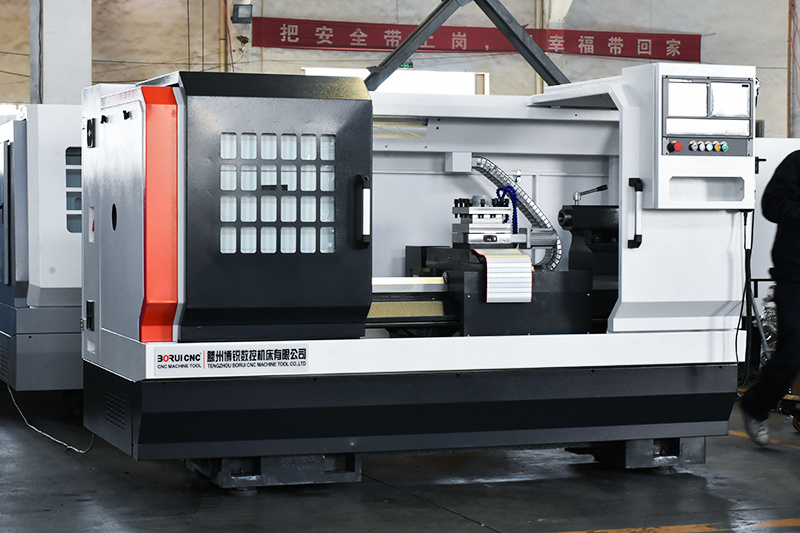

CK6150 mittlere Beanspruchung Horizontale 3 Achse billige CNC-Drehmaschine Mit 4 Werkzeugstation
CAK Serie CNC Drehmaschine ist und wirtschaftliche, praktische Art Werkzeugmaschinen mit guter Qualität.
Die Maschine hat eine Sehr breite Anwendung, die für Innen- und Außendrehen, Verspan, Kreisbogen, Gewinde, Bohren, Reiben von Achse und Scheibe Werkstück. Es kann auch eine nicht-kreisförmige Kurvenbearbeitung erreichen. Sie können das CNC-System und optionales Zubehör nach Ihren Anforderungen wählen.
CNC-Drehmaschine Eigenschaften:
Eine hohe Festigkeit, die den Schlitten erweitert, geeignet für schwere Schnitte
Elektrischer Revolver mit vier Stellungen
Frequenzumwandlung stufenlose Geschwindigkeitsregelung
Standardkonfiguration: Manuelle Aufnahme
Optionale Konfiguration: Hydraulikfutter
Die wichtigsten Spezifikationen:
Spezifikation | Vereinen | Ck6150 | Ck6160 |
Max. Schaukel über dem Bett | Mm | 500 | 600 |
Max. Schwungdurchschlag über Querschlitten | Mm | 250 | 395 |
Max. Bearbeitungslänge | Mm | 850/1500 | 850/1500 |
X/Z-Achse fahren |
| X: 300 Z: 1000/1600 | X: 300 Z: 1000/1600 |
Spindelnase | Mm | A2-8/11 | A2-8/11 |
Durchmesser der Spindel, do-Bohrung | Mm | 82 | 82/130 (optional) |
Durchmesser des gezogenen Spindelrohrs | U/min | 65 | 65/keine |
Max. Spindeldrehzahl | Mm | 1800 | 1600 |
Spannfutter | kw | 250 | 250/380(380) |
Spindelmotor | Mm | 7, 5 | 11 |
Positionsgenauigkeit der X/Z-Achse | Mm | ±0.006/300 | ±0.006/300 |
X/Z-Wiederholbarkeit | Mm | ±0.005/300 | ±0.005/300 |
Drehmoment des X/Z-Zufuhrmotors | n. M. | 5/7, 5(1meter)7, 5/10(1, 5 Meter) | 5/7, 5(1meter)7, 5/10(1, 5 Meter) |
Leistung des X/Z-Zufuhrmotors | kw | 1, 3/1, 88 | 1, 88/2, 5 |
X/Z-Achse schnelle Vorschubgeschwindigkeit | Mm/min | 8000/10000 | 8000/10000 |
Tailstock Hülse Durchm. | Mm | 75 | 75 |
Federweg am Reitstock | Mm | 200 | 200 |
Tailstock Hülse konisch |
| MT5 | MT5 |
Werkzeugposttyp |
| 4 Arbeitsplätze | 4 Arbeitsplätze |
Formgröße des Schneidwerkzeugs | Mm | 25*25 | 25*25 |
Führungsformular |
| Flachführung | Flachführung |
Gesamtleistungskapazität | kva | 13 | 15 |
Maschinenabmessung | Mm | 2750*1550*1700mm | 2750*1550*1700mm |
N. W. | Kg | 2850 | 3150 |
Standardkonfiguration des Produkts:
Nein | ELEMENT | Nummer | Standardkonfiguration |
1 | Numerisches Steuerungssystem | 1/Satz | Optionales System (gd980, Taiwan, FANUC, Siemens) usw. |
2 |
Spannfutter | 1/Satz | Drei Backenspanner K11 250 (optional K11 320) |
3 | Reitstock | 1/Satz | Manuelle Heckplatte |
4 |
X -Kugelschraube | 1/Satz | VRC |
5 |
Z -Kugelschraube | 1/Satz | VRC |
6 | Elektrischer Revolver | 1/Satz | LD4B-A (6150) |
7 | X, Z-Bleischraubenlager | 1/Satz | VRC |
8 | X, Z- Kupplung | 1/Satz | VRC |
9 | Spindellager | 1/Satz | VRC |
10 |
Rumpf Gießen | 1/Satz | Hochwertige Harz Sandguss |
11 | Spindelbaugruppe | 1/Satz | Montagespindel |
12 | Spindelspannung |
| Manuelle Aufnahme |
13 | Farbe | 1/Satz | Farbe kann nach Kundenwunsch konfiguriert werden, nicht nach speziellen Anforderungen nach unserer Standard-Farbkonfiguration |
14 | Schmierung | 1/Satz | Joint Venture (elektrische Schmierölpumpe, Schmierölkreislauf ist installiert) |
